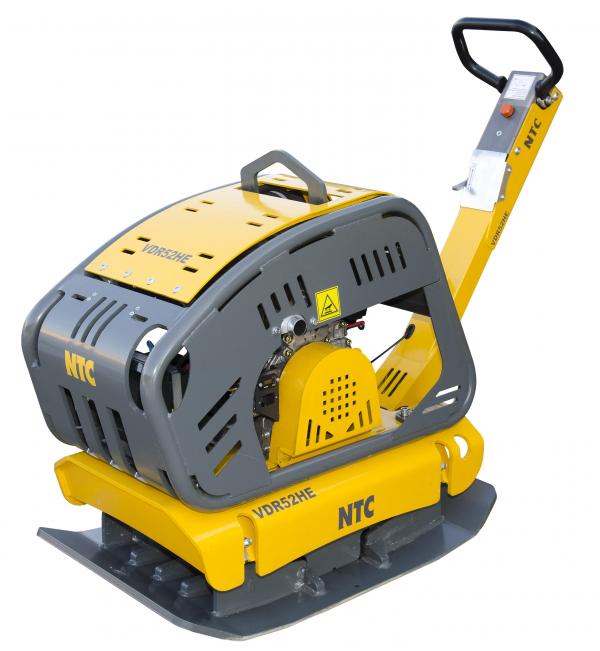

Виброплита реверсивная NTC VDR 52H

Виброплита реверсивная NTC VDR 52H предназначена для проведения грунтовых и асфальтовых работ различного типа, а также при строительстве, ремонте и реконструкции автомагистралей, проселочных и лесных дорог, железнодорожных путей, копании и засыпке канав и траншей для трубопроводов, закладке фундаментов, а также при ландшафтном строительстве. Данная модель специально предназначена для уплотнения рыхлых грунтов типа песка и гравия. Уплотнение обратных засыпок характеризуется значительными нагрузками и износом уплотняющей техники. Для привода от двигателя к вибратору используется клиноременная передача. Система управления реверсом движения машины - гидравлическая. Вибратор виброплиты представляет собой двухвальный вибровозбудитель с дебалансами на каждый из валов‚ причем вращаются они синхронно и в противоположных направлениях. Конструкция машины позволяет использовать рукоять с подъемом для поворота виброплиты. Путем манипулирования установкой угла наклона результирующей двух центробежных сил этих дебалансов можно получить только вертикальное воздействие плиты на грунт или разной величины вертикальное и горизонтальное усилия. За счет горизонтальной составляющей обеспечивается перемещение виброплиты‚ а при смене направления горизонтальной силы она получает обратный ход без своего разворота. Валы вращаются в смазываемых конических шарикоподшипниках. Плита оснащается бензиновым двигателем Hatz 1B30 (Германия). Виброплита состоит из опорной плиты и вибратора, который изолирован от двигателя с помощью демпферов. Геометрия опорных плит для различных моделей вибраторов оптимизируется с учетом достижения наилучшего уплотняющего эффекта. Как правило, края днища виброплит скошены или срезаны под углом.
